模型导入

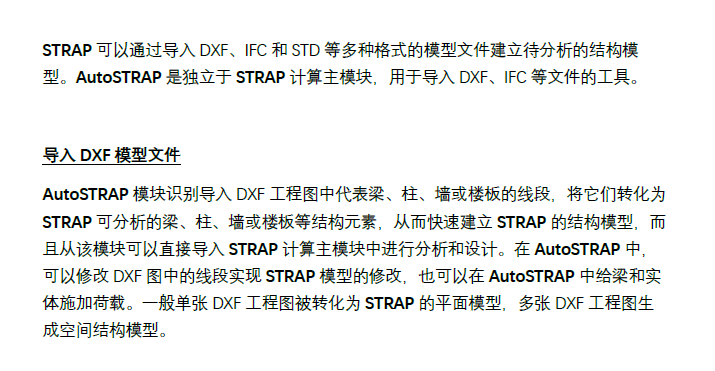

STRAP可以通过导入DXF、IFC和STD等多种格式的模型文件建立待分析的结构模型。AutoSTRAP是独立于STRAP计算主模块,用于导入DXF、IFC等文件的工具。

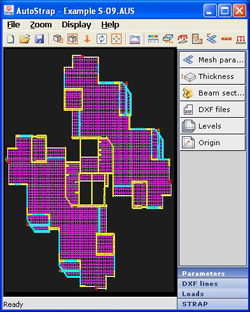

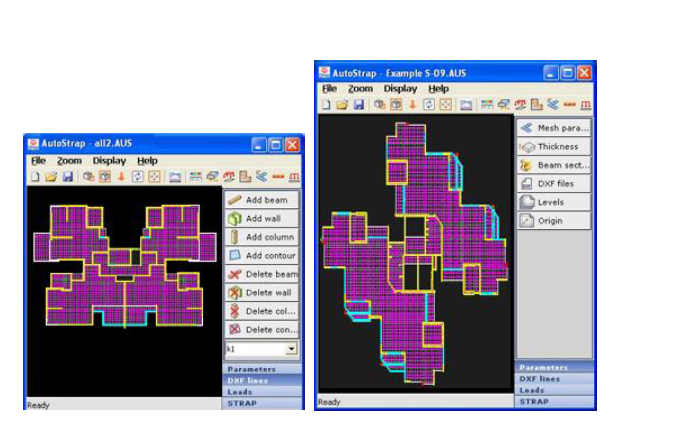

导入DXF模型文件

AutoSTRAP模块识别导入DXF工程图中代表梁、柱、墙或楼板的线段,将它们转化为STRAP可分析的梁、柱、墙或楼板等结构元素,从而快速建立STRAP结构模型,而且从该模块可以直接导入STRAP计算主模块中进行分析和设计。在AutoSTRAP中,可以修改DXF图中的线段实现STRAP模型的修改,也可以在AutoSTRAP中给梁和实体施加荷载。一般单张DXF工程图被转化为STRAP的平面模型,多张DXF工程图生成空间结构模型。

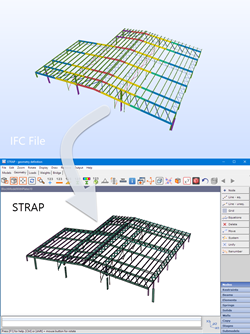

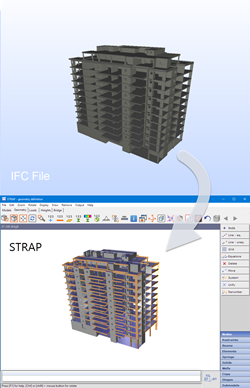

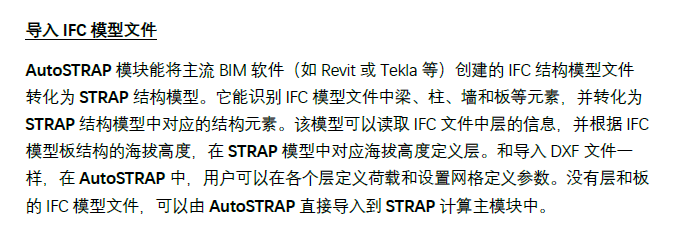

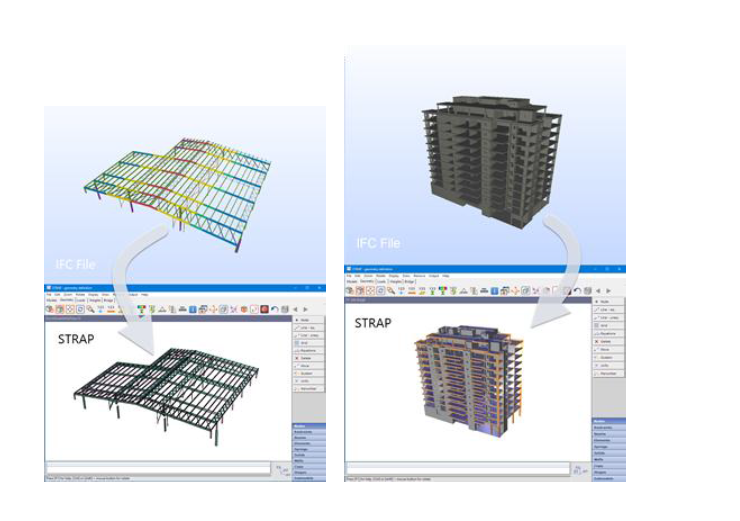

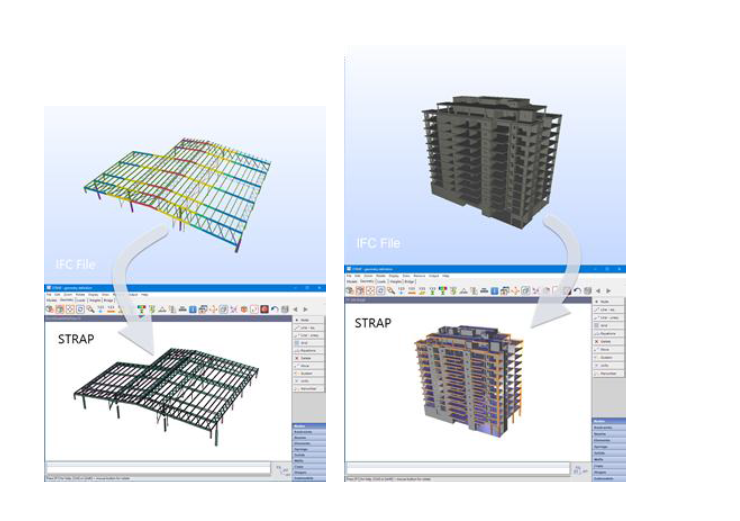

导入IFC模型文件

AutoSTRAP模块能将主流BIM软件(如Revit或Tekla等)创建的IFC结构模型文件转化为STRAP结构模型。它能识别IFC模型文件中梁、柱、墙和板等元素,并转化为STRAP结构模型中对应的结构元素。该模型可以读取IFC文件中层的信息,并根据IFC模型板结构的海拔高度,在STRAP模型中对应海拔高度定义层。和导入DXF文件一样,在AutoSTRAP中,用户可以在各个层定义荷载和设置网格定义参数。没有层和板的IFC模型文件,可以由AutoSTRAP直接导入到STRAP计算主模块中。
